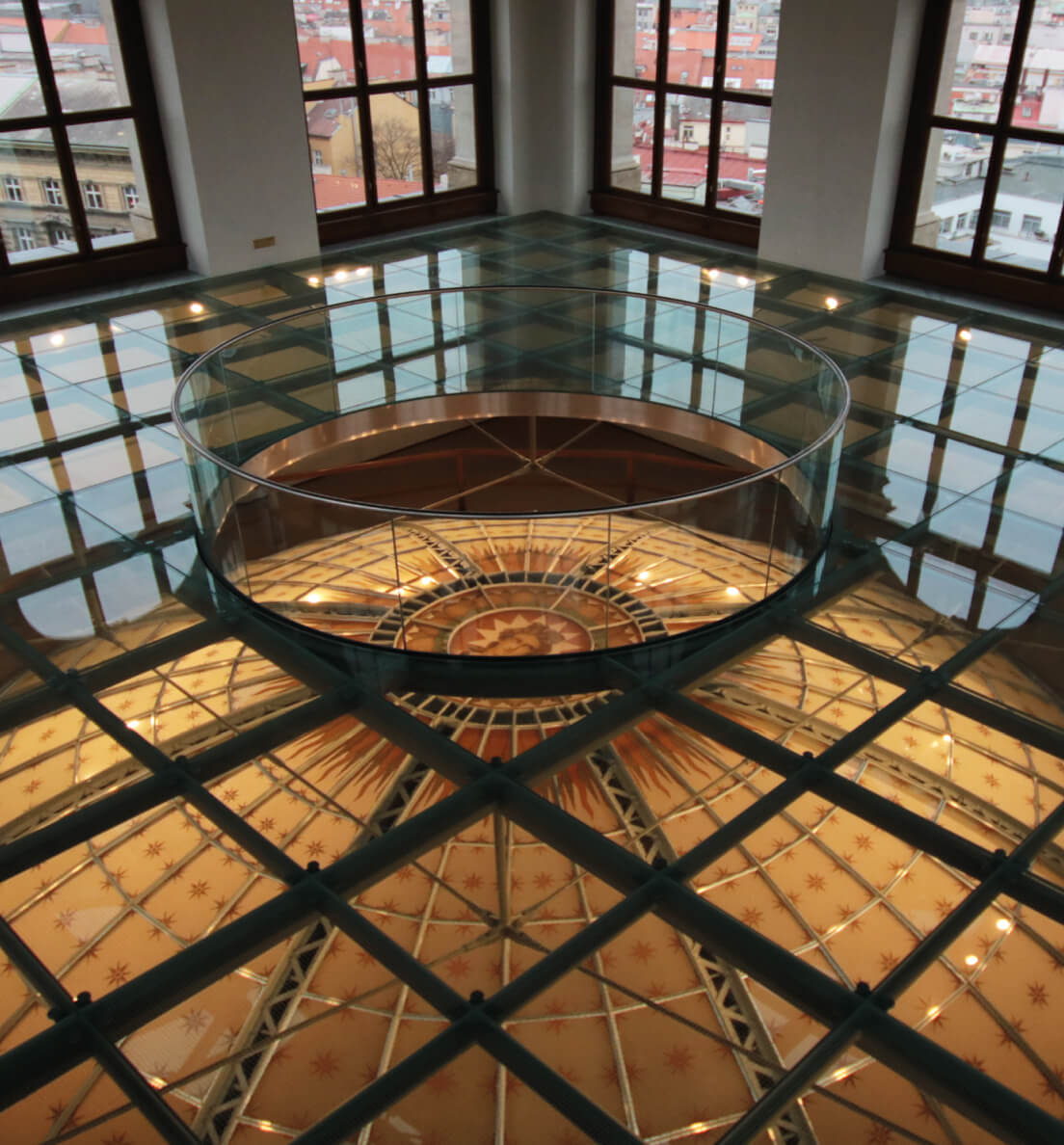

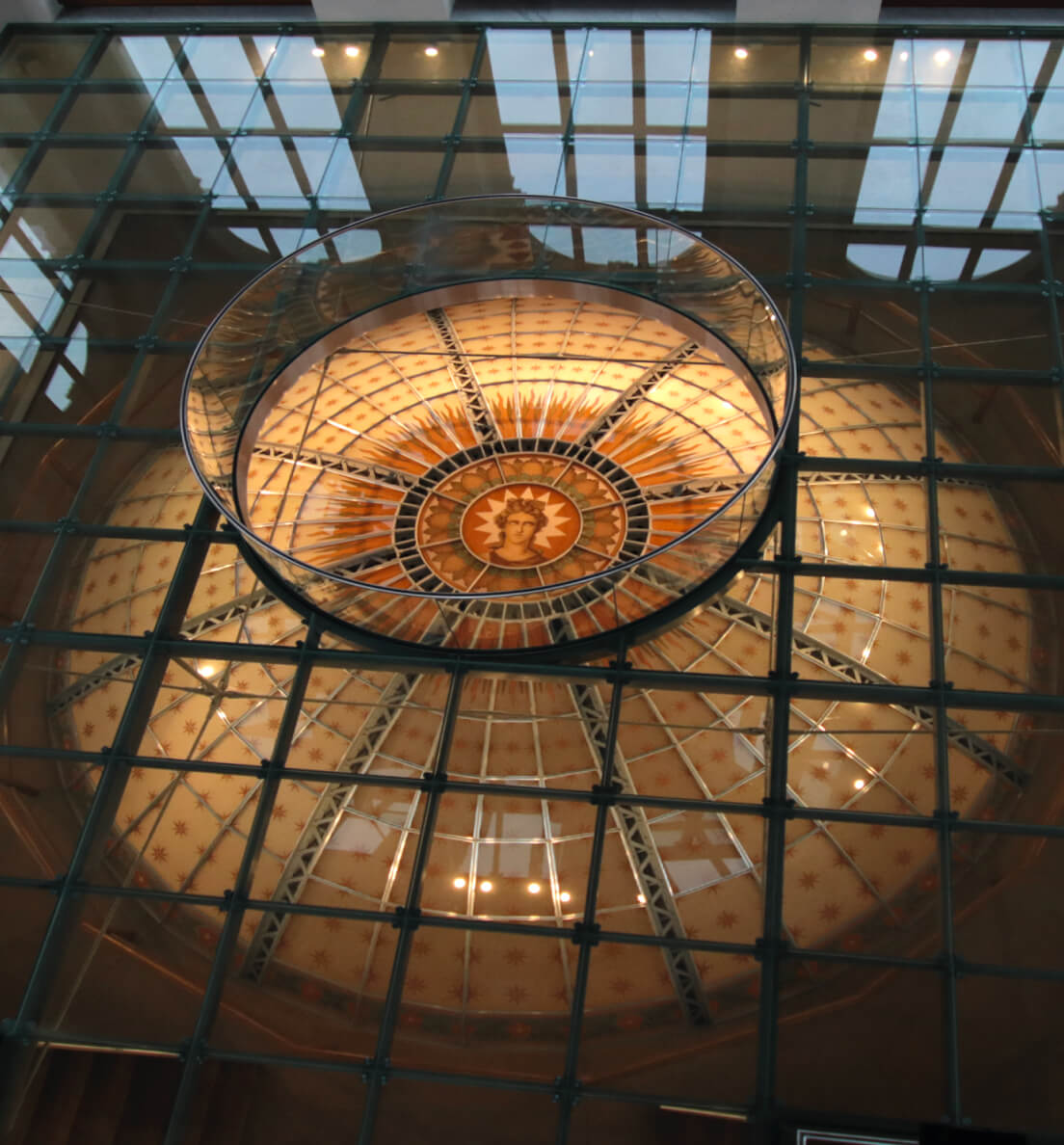

Skleněná nevrtaná podlaha v kopuli Národního muzea
Tento projekt vznikl po konzultaci s vedením MPI (sdružení firem Mertostav, Průmstav, Imos), které mělo na starosti kompletní novodobou rekonstrukci NM.
Naše společnost již řešila pro MPI 2 konzolová schodiště a 2 skleněné visuté podesty ve východní dvoraně NM. Po úspěšné instalaci skleněných podest nás oslovilo vedení MPI s prosbou možné realizace skleněné podlahy do kopule NM.
Po návštěvě kopule a zjištění všech dostupných informací jsme s Michalem spočítali a připravili návrh technického řešení. Náš návrh byl schválen a mohli jsme se pustit do práce. Mnoho času nám ale MPI nedalo, neboť byl stanoven datum kolaudace a otevření kopule. Projekt jsme obdrželi až v průběhu stavby.
- Ocelová konstrukce pod skleněnou podlahou je předepjatá a výškové rozdíly teplot činní cca +- 2 cm

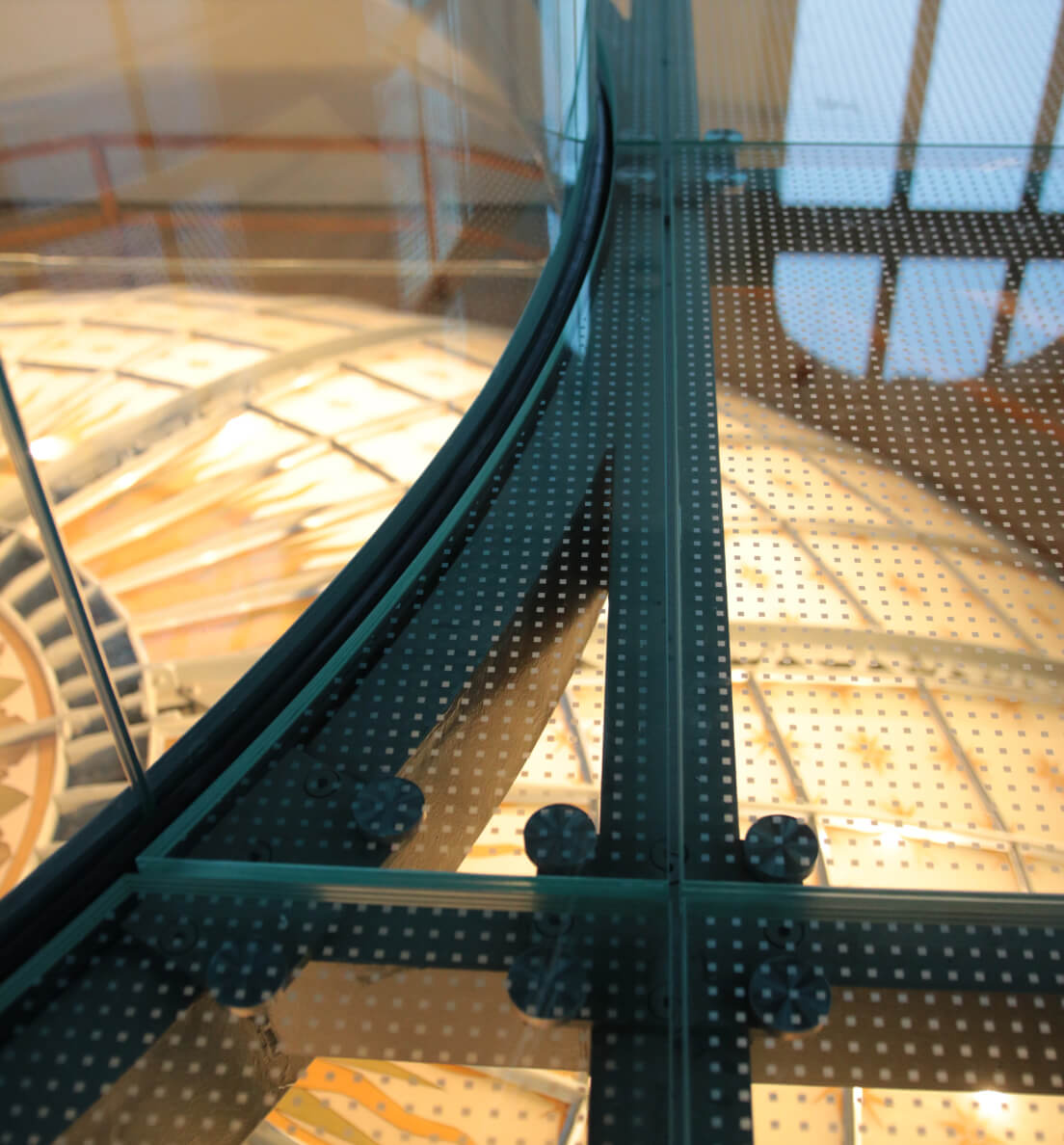

Museli jsme navrhnout takový systém uchycení skleněné podlahy, abychom tyto výkyvy dokázali vyrovnat - Skleněná podlaha je položena na výškově stavitelných kruhových nerezových terčích, které lze právě pro toto výškové vyrovnání použít.
- Další jedinečnost této podlahy spočívá v nevrtaném uložení skel na tyto výškově stavitelné terče. Zásadní význam zde má speciální PVC (zde máme průmyslový vzor tohoto prvku), které udrží sklo na smyk o více jak 3,5x než udává norma ČSN.
Tímto způsobem uchycení jsme dokázali skleněnou podlahu výškově nastavit tak, aby vyrovnala nerovnosti ocelové konstrukce pod ní, a taktéž jsme docílili nevrtaným uložením skel absolutně přesného vyrovnání spár mezi skly. - Skleněné tabule byly od nás spočteny a otestovány ve zkušebně ČVUT Praha jak na smyk tak na ohyb a prasknutí. Jsou složeny z 4x 10 mm ESG/TVG skel. Tyto tabule prasknou až při bodovém zatížení nad 5 tun!

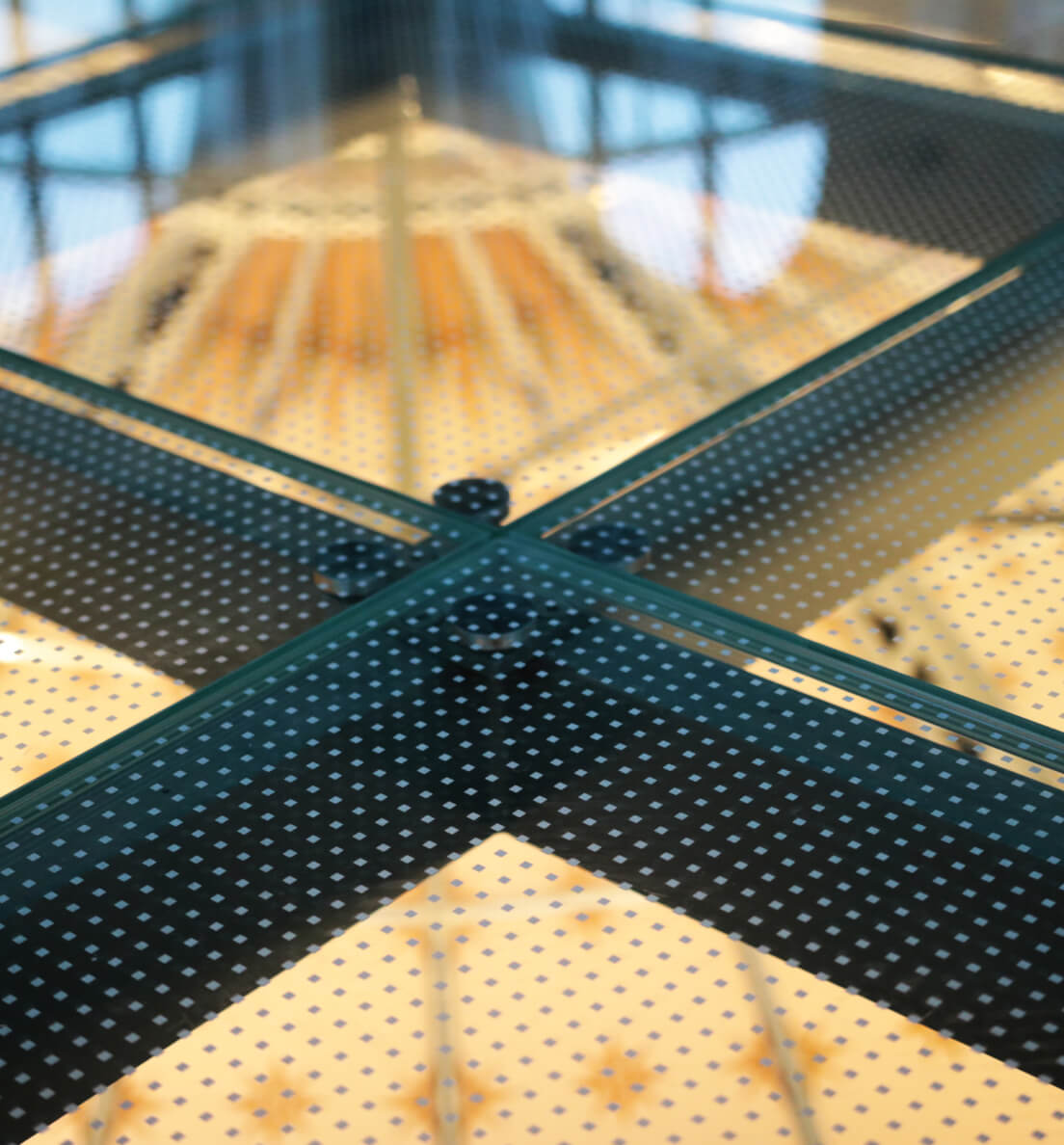

- Tabule mají také na horní desce natavený protiskluzový rastr, který zabraňuje uklouznutí dle ČSN.
Tato skleněná podlaha je díky jejímu uchycení a provedení technologickým unikátem a je bezesporu skvostem kopule Národního muzea.
